一：概述
二氧化碳致裂器属于矿用物理致裂设备，是利用液态二氧化碳受热气化膨胀，快速释放高压气体破断岩石或落煤，解决了以往用炸药开采和预裂中破坏性大，危险性高及矿体粉碎等缺点，为矿山安全开采和预裂提供可靠保证，广泛适用于煤矿和非煤矿山。
二氧化碳致裂器是根据矿山行业标准设计而成，具有结构简单、安全性高、工作可靠、致裂能量可控、可重复使用、操作维护简单等多种优点。

二：规格型号

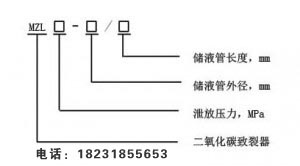

二氧化碳致裂器型号如图1所示，其系列产品见表1所示：

图1 二氧化碳致裂器型号

三：结构原理

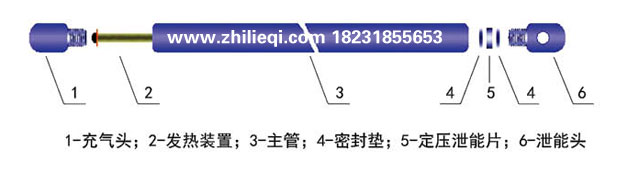

1 致裂器由起爆头、加热装置、主管、定压泄能片、密封垫、泄能头等六部份组成，如图2。

图2 二氧化碳致裂器结构图

二氧化碳致裂器的爆破管

2 工作原理 二氧化碳在低于31℃或压力大于7.35Mpa时以液态存在，而超过31℃时开始气化，且随温度的变化压力也不断变化。利用这一特点，在致裂器主管内充装液态二氧化碳，使用发爆器快速加热装置，液态二氧化碳瞬音膨胀并产生高压，当压力达到爆破片极限强度(可设定压力)时，定压泄能片破断，高压气体从泄能头释放，作用在煤(岩)体上，从而达到致裂的目地。

3 工作条件
致裂器在下列条件下应能正常工作。温度：0℃～40℃，平均相对温度≤95%(+25℃).大气压力：80kPa～106kPa。充许在有甲烷、煤尘爆炸混合物的危险环境中使用。矿山采掘工作场所。

四 配套设备
使用致裂器必须配备发爆器、致裂器无损快速组装器、液态二氧化碳充装系统(自动化快速充装机、充装台、液态二氧化碳储气罐)及辅助工具。
1 发爆器
是致裂器的起爆装置，一般选择矿用本安型的小型便携式发爆器(见图3)。

图3  小型便携式发爆器

2 无损快速组装器
无损快速组装器是用于致裂器各部件组装、高压密封及拆装时使用，具有自动夹持，且夹持能力强，结构简单，操作方便，一人即可操作等优点。在组装时由于其夹持装置的特殊结构，能够做至夹持能力强的同时不会对致裂器关键造成过我的损伤(见结构图4)。

图4 二氧化碳致裂器无损快速组装器

3 自动化快速充装系统
自动化快速充装系统包括自动化快速充装机、充装台和液态二氧化碳储气罐，主要用于为组装完整的致裂器充装液态二氧化碳，其结构如图5所示。具有充装效率高、精度高、自动化程度高等特点。

二氧化碳致裂器充装系统
